SCR脱硝系统|天然气锅炉尾气氮氧化物治理技术

资讯分类

SCR脱硝系统|天然气锅炉尾气氮氧化物治理技术

分类:
新闻中心
2022/05/21 11:59
浏览量

一、燃气锅炉烟气成分分析

锅炉的燃料一般为天然气。燃料与空气混合,经专用燃烧器点火燃烧后释放大量热量,再与换热介质进行热量交换,经管道和输送设备为终端用户提供热水或蒸汽用于生产生活。混合物燃烧后产生的烟气经烟道、节温器、排气筒等排放到大气中。燃烧过程中会产生颗粒物( PM)、二氧化硫(SO2)、一氧化碳(CO)、氧化物(NOx )等,对周围的大气环境造成污染。

燃气锅炉,氮氧化物产生途径主要为空气中的氮在高温下被氧化而成的,这样生成的NOx称为热致NOx ,温度越高,燃烧去氧化的浓度就越大,NOx的生产量也就越大。SCR处理无需对锅炉本体进行改造,只针对锅炉尾气进行直接处理,对锅炉主体不存在任何的影响,独立的实时在线监测和控制系统,不论锅炉在何种负荷情况下,稳定达标运行,同时根据尾气前后的NOx浓度及O2含量实时在线监测,通过ECU控制系统实时控制,可以稳定做到30mg/Nm3以下,处理效率达到95%以上。



二、燃气锅炉脱硝工艺简介

锅炉尾气脱硝工艺方法主要有炉内脱硝和尾部烟气脱硝两种方式。但炉膛改造受到多种因素和技术条件的影响 ,如果设计不科学,容易引起爆炸事故。

因此,综合考虑经济型、可靠性、安全性等各方面因素,经比较分析, 一般对锅炉尾采用选择性催化还原法技术( SCR )来净化烟气中的NOx氨氧化物。

三、案例素材

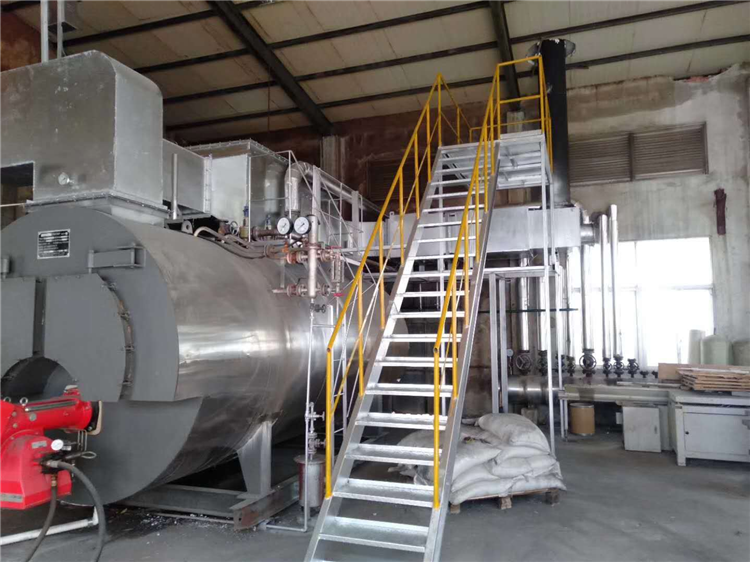

上海某锅炉设备改

造后NOx排放值降至20mg/m3

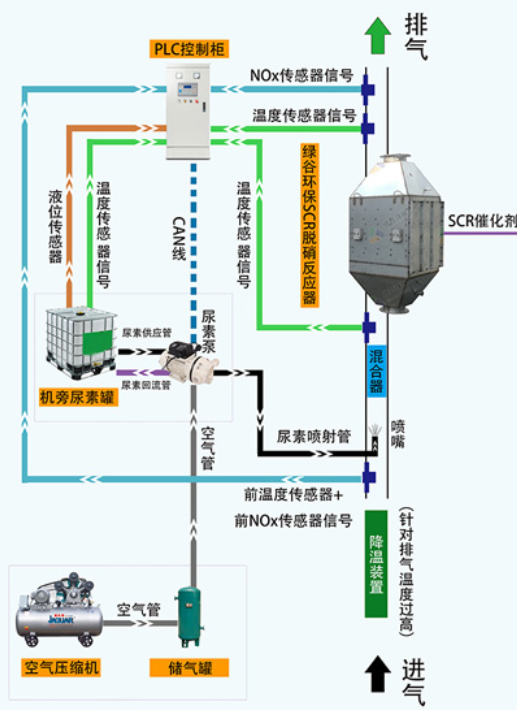

四、SCR脱硝系统原理

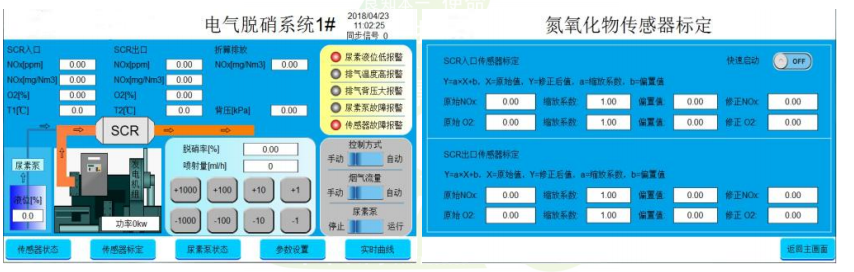

五、SCR系统介绍-PLC控制系统

本控制系统设有总故障报警灯和触摸屏画面报警提示功能,可监控核心零部件运行状态(尿素计量泵、 氮氧化物传感器),系统采集催化器前后排气温度、催化器前后NOx浓度,催化器前后O2浓度,烟气流量,尿素罐液位,计算脱硝率,计算出口NOx排放折算浓度。
