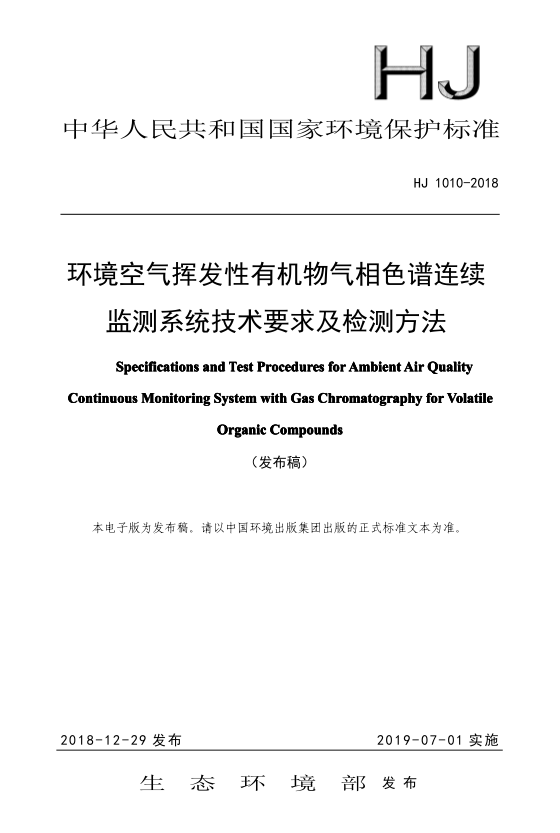

环境空气挥发性有机物气相色谱连续监测系统技术要求及检测方法 HJ 1010-2018

资讯分类

环境空气挥发性有机物气相色谱连续监测系统技术要求及检测方法 HJ 1010-2018

分类:
新闻中心
2021/07/21 15:16
浏览量

前言

为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》,保护生态环境,保障人体健康,规范环境空气挥发性有机物气相色谱连续监测系统性能和质量,制定本标准。

本标准规定了环境空气挥发性有机物气相色谱连续监测系统的组成、技术要求、性能指标和检测方法。

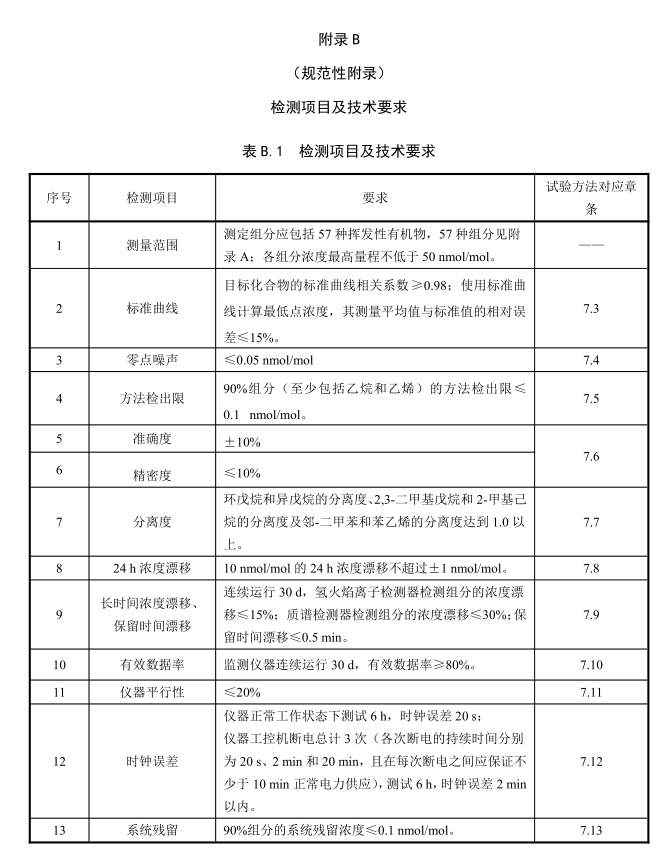

本标准的附录A~附录B为规范性附录。

本标准为首次发布。

本标准由生态环境部生态环境监测司和法规与标准司组织制订。

本标准起草单位:北京市环境保护监测中心、中国环境监测总站、北京大学、上海市环境科学研究院、上海市环境监测中心、江苏省环境监测中心、浙江省环境监测中心、广州市环境保护科学研究院、武汉市环境监测中心。

本标准生态环境部2018年12月29日批准。

本标准自2019年7月1日起实施。

本标准由生态环境部解释。



环境空气挥发性有机物气相色谱连续监测系统技术要求

及检测方法

1.适用范围

本标准规定了环境空气中挥发性有机物气相色谱连续监测系统的组成结构、技术要求、性能指标和检测方法。

本标准适用于环境空气中挥发性有机物测定的气相色谱连续监测系统的设计、生产和检测。

2.规范性引用文件

本标准引用了下列文件中的条款。凡是不注日期的引用文件,其有效版本适用于本标准。

GB/T 30431实验气相色谱仪

GB/T 33864质谱仪通用规范

HJ 212污染物在线监控(监测)系统数据传输标准

HJ 654环境空气气态污染物(SO2、NO2、O3、CO)连续自动监测系统技术要求及检测方法

3术语和定义

3.1参比状态reference state

指大气温度为298.15K,大气压力为1013.25 hPa时的状态。

3.2有效数据率validated data rate

在一段时间内,监测数据有效的小时数占总运行小时数的百分比。

4系统工作原理与组成

4.1工作原理

环境空气或标准气体以恒定流速进入采样系统,经低温或捕集阱等方式对挥发性有机物进行富集,通过热解析等方式经气相色谱分离,并由氢火焰离子化检测器(FID) 或质谱检测器(MSD)进行检测,得到挥发性有机物各组分的浓度。

4.2系统组成

监测系统由样品采集单元、质控单元、气源单元、分析单元、数据采集和传输单元以及其他辅助设备等组成。

4.2.1样品采集单元

样品采集单元主要由采样管路、采样泵和流量控制单元组成,用于环境空气挥发性有机物的连续自动采样。样品采集单元的具体要求见5.4.1。

4.2.2质控单元

质控单元主要由零气、标准气及稀释系统等组成,用于对分析仪器进行校准及日核查。质控单元的具体要求见5.4.2。

4.2.3气源单元

气源单元主要由气源和管路等组成,用于提供系统运行所需的载气、燃气和助燃气等。气源单元的具体要求见5.4.3。

4.2.4分析单元

分析单元主要由富集模块、柱温箱、色谱柱、检测器等组成,用于对采集的环境空气中的挥发性有机物组分进行富集和分离,并对挥发性有机物组分进行准确定性和定量。分析单元的具体要求见5.4.4。

4.2.5数据采集和传输单元

数据采集和传输单元用于采集、处理和存储监测数据,并能按指令传输监测数据和仪器:设备工作状态信息。数据采集和传输单元的具体要求见5.4.5。

5 技术要求

5.1 外观要求

5. 1.1 外观整洁,表面涂、镀层无明显剥落、擦伤、露底及污垢,零件表面无锈蚀;

5. 1.2 应具有产品铭牌,其上应标有仪器名称、型号规格、生产单位、出厂编号、制造日期、额定电压和功率等信息;

5.1.3 主机面板显示清晰,字符、标识易于识别;

5.1.4 所有紧固件无松动,各操作键、按扭使用灵活,功能正常;

5.1.5可拆卸部分应能无障碍地拆装。

5.2 工作条件

监测系统在以下环境条件中应能正常工作:

环境温度: (20~30)℃;

相对湿度:≤85%;

大气压: (800~ 1060) hPa;

供电电压: AC (220±22) V或(380±38) V,(50±1) Hz。

5.3安全要求

5.3.1绝缘电阻

在环境温度为(20~30)℃,相对湿度≤85%条件下,监测系统电源端子对地或机壳的绝缘电阻不小于20MΩ。

5.3.2绝缘强度

在环境温度为(20~ 30)℃,相对湿度≤85%条件下,监测系统在1500V (有效值)、50 Hz正弦波实验电压下持续1min,不应出现击穿或飞弧现象。

5.3.3 电源要求

监测系统应配有稳压电源,以确保供电符合AC (220±22) V或(380±38) V, (50±1) Hz的要求。

5.3.4 其他要求

有易燃气体、有毒气体存在的单元和管路的气密性应满足GB/T30431,即0.3MPa压强下,30min压降不大于0.01MPa,确保其不会泄露。

仪器的高温加热区应设有防烫伤标识。

5.4功能要求

5.4.1样品采集单元

5.4.1.1样品采集单元可采用符合HJ654中要求的采样总管,也可直接采用满足要求的独立管路。采用多支路采样总管时,挥发性有机物的采样支管应位于采样总管的最前部。采样管路应尽量短以减少对目标化合物的吸附。

5.4.1.2 采样管路、阀门及连接部件的制作材料,应选用不释放干扰物质且不与目标化合物发生化学反应的材料,如聚四氟乙烯、硼硅酸盐玻璃或不锈钢等。若使用不锈钢材料,需进行惰性化处理。

5.4.1.3 采样管路应加装加热装置,加热温度一般控制在(30℃-50℃), 避免采样管路内壁结露。

5.4.1.4应安装孔径≤5μm的聚四氟Z烯滤膜,以去除空气中的颗粒物。

5.4. 1.5应以稳定流速进行采样,每小时累积采样时间应不少于30 min。

5.4.2质控单元

监测系统的质控单元用于定期核查和校准。应具有自动核查功能,实现对挥发性有机物组分的定期自动核查,且频次可设置。具备手动和/或自动校准的功能,火焰离子化检测器应采用外标法校准,质谱检测器应采用内标法校准。

5.4.3气源单元

根据监测系统使用需要,配备高纯氮气、氦气、氢气、空气等气源。气源进入分析单元前需加装除烃装置。气密性要求满足5.3.4.

5.4.4 分析单元

5.4.4.1富集模块对待测挥发性有机物组分进行富集浓缩,同时在线去除水、CO2等干扰,并能实现快速热解析。

5.4.4.2气相色谱 能实现目标化合物的有效分离。

5.4.4.3 检测器对目标化合物响应良好、稳定,符合GB/T30431和GB/T33864要求。如配备氢火焰离子化检测器应能判断检测器工作状态,并具有熄火自动点火功能。如配备质谱检测器,应具有全扫描/选择离子扫描、自动/手动调谐、谱库检索等功能。

5.4.4.4 具有参考分析方法并可编辑。

5.4.4.5具有记录工作过程中流量、温度、压力、色谱图及测量浓度等数据的功能,能自动识别色谱峰,峰高和峰面积可自动批量计算。

5.4.5数据采集和传输单元

5.4.5.1 具有中文界面数据采集和传输软件。

5.4.5.2 对监测数据实时采集、存储、计算,能输出1h时间分辨率的数据。输出结果应能设置为标准状态下的浓度或参比状态下的浓度并能够进行两种状态的切换;具有质量浓度和体积浓度单位切换功能,质量浓度单位为μg/m3,体积浓度单位nmo1/mol。最小显示单位0.01μg/m3或0.01 nmol/mol。

5.4.5.3具有网络接入功能,能定时传输数据和图表。传输协议应符合HJ212的要求。

5.4.5.4能够实时显示各目标化合物监测数据和工作状态参数等,可设置条件查询和显示历史数据。

5.4.5.5能够记录存储半年以上的数据,具有历史数据查询、导出功能。停电后,能自动保存数据。

5.4.6 其他要求

5.4.6.1具有显示和设置系统时间的功能。

5.4.6.2 监测系统正常状态下停机后再次启动,达到技术指标要求所需的时间在6h以内。

6性能指标

6.1测量范围

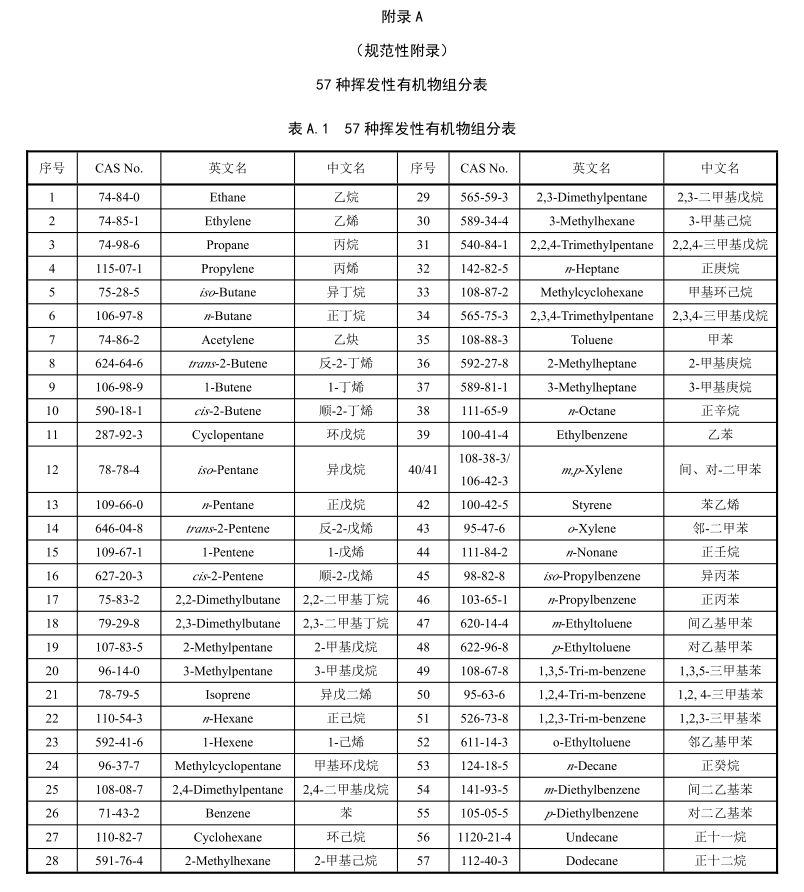

测定组分应至少包括57种挥发性有机物,57种组分见附录A。各组分浓度最高量程不低于50nmol/mol。

6.2标准曲线

目标化合物的标准曲线相关系数≥0.98。

使用标准曲线计算最低点浓度,其测量平均值与标准值的相对误差≤15%。

6.3零点噪声

各组分仪器零点噪声≤0.05nmol/mol。

6.4方法检出限

90%组分(至少包括乙烷和乙烯)的方法检出限≤0.1nmo/mol。

6.5 准确度

各组分准确度: ±10%。

6.6精密度

各组分精密度≤10%。

6.7分离度

环戊烷和异戊烷的分离度、2,3-二甲基戊烷和2-甲基已烷的分离度及邻-二甲苯和苯乙烯的分离度达到1.0以上。

6.8 24 h浓度漂移

10 nmo/mol的24 h浓度漂移不超过±1 nmo/mol。

6.9长时间浓度漂移、保留时间漂移

连续运行30d,氢火焰离子检测器检测组分的浓度漂移≤15%;质谱检测器检测组分的浓度漂移≤30%;保留时间漂移≤0.5min。

6.10有效数据率

监测仪器连续运行30d,有效数据率≥80%。

6.11仪器平行性

各组分的仪器平行性≤20%。

6.12 时钟误差

仪器正常工作状态下测试6h,时钟误差±20s。

仪器工控机断电总计3次(各次断电的持续时间分别为20s、2min和20min,且在每次断电之间应保证不少于10min正常电力供应),测试6h,时钟误差2 min以内。

6.13系统残留

90%组分的系统残留浓度≤0.1nmol/mol。

7检测方法

7.1一般要求

7.1.1抽取至少2套同型号仪器在指定的实验室场地同时进行检测,并对每套仪器的检测结果进行评价。

7.1.2每种型号仪器测试时选择默认的运行方法,此方法满足5.4.1.5和5.4.5.2的要求。

7.1.3 如果因供电问题造成测试中断,在供电恢复正常后,继续进行检测,已经完成的测试指标和数据有效。

7. 1.4如果因仪器故障造成测试中断,在仪器恢复正常后,重新开始检测:检测期间,每套仪器故障次数≤2次。

7.1.5各技术指标检测数据均采用仪器数据采集与处理单元存储记录的最终结果。

7.2标准物质要求

7.2.1标准气体:含57种挥发性有机物。为有证标准气体或有资质单位生产的标准气体。

本标准中,除单独说明外,各技术指标评价目标化合物为57种挥发性有机物。

7.2.2 内标标准气体:组分为一溴一氯甲烷、1,4二氟苯、氯苯-d5、1-溴-4氟苯。用于使用质谱检测器的监测系统。

7.3标准曲线

在仪器正常工作状态下,依次从低浓度到高浓度通入0.5、2、4、6、8、10 nmol/mol的标准气体进样分析,每个浓度至少分析3次。火焰离子化检测器采用外标法,目标化合物浓度为横坐标,目标化合物峰面积(或峰高)为纵坐标,用最小二乘法绘制标准曲线:质谱检测器采用内标法,目标化合物和内标物的浓度比为横坐标,目标化合物与内标物的响应比为纵坐标,用最小二乘法绘制标准曲线。计算目标化合物的标准曲线相关系数,使用标准曲线计算最低点浓度,按公式(1)计算其测量平均值与标准值的相对误差,应符合6.2要求。

7.4零点噪声

在仪器正常工作状态下,通入高纯氮气或空气进行分析,至少连续测量7次,计算待测仪器所测浓度值ri,其中i为测量次数(i=1,2....n),按公式(2)计算所取得数据的标准偏差S0,即为仪器的零点噪声,应符合6.3要求

7.5方法检出限

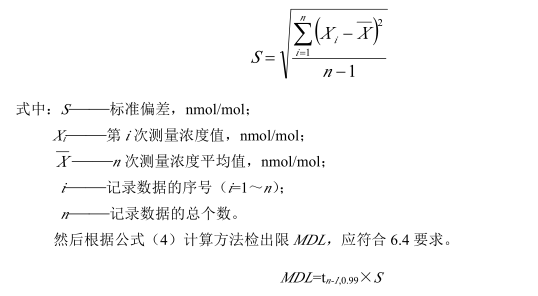

在仪器正常工作状态下,通入接近检出限浓度的标准气体进行分析(MDL<标准气体浓度<10XMDL,建议不高于0.5nmol/mol),至少连续测量7次,计算待测仪器所测浓度值Xi,其中i为测量次数(1,2..,n),按公式(3)计算所取得数据的标准偏差S。

7.6准确度和精密度

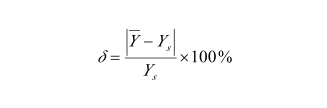

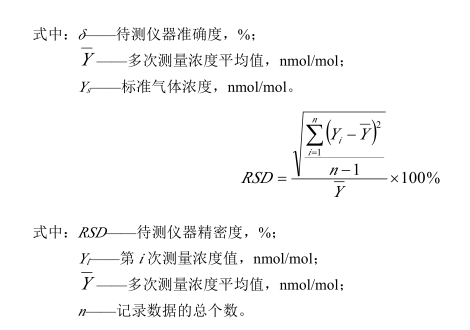

在仪器正常工作状态下,通入5nmol/mol的标准气体进行分析,计算待测仪器中各组分监测浓度Yi每种浓度至少重复测试7次。根据公式(5)计算平均测量浓度与已知标准气体浓度的相对误差,即为准确度,应符合6.5要求;根据公式(6) 计算多次测量浓度的相对标准偏差RSD,即为精密度,应符合6.6要求。



7.7 分离度

在仪器正常工作状态下,通入1~5nmol/mol挥发性有机物标准气体,待读数稳定后,记录峰宽及保留时间来评估相邻两组分之间的分离度。计算环戊烷和异戊烷的分离度、2,3-二甲基戊烷和2-甲基己烷的分离度、邻-二甲苯和苯乙烯的分离度,应符合6.7要求。

7.8 24h浓度漂移

在仪器正常工作状态下,通入10nmol/mol标气,计算待测仪器连续3次测得浓度平均值,通气结束后,待测分析仪器连续运行24h (期间不允许任何维护和校准)后,重复上述操作,并计算24h后3次测量浓度的平均值。按公式(8) 计算24h浓度漂移,应符合6.8要求。

式中:一待测分析仪24h的浓度漂移,nmol/mol;

一24h前3次测量的平均浓度,nmol/mol;

一24h后3次测量的平均浓度,nmol/mol。

7.9 长时间浓度漂移、保留时间漂移

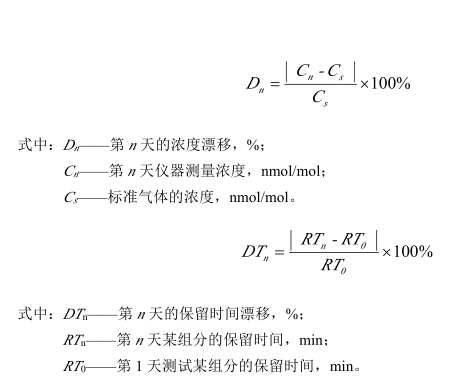

待测仪器通过调试后,开始连续30d的运行,期间无仪器调整,且每天进行一次2nmol/mol的标准气体测试。按公式(9)、(10)计算每天测量浓度与标准值的浓度漂移Dn,和各组分保留时间的漂移DTn,应符合6.9要求。

7.10有效数据率

待测仪器通过调试后,开始连续30d的运行,测试有效数据率。期间对每次维护时间及内容进行详细记录,每天进行一次2nmo/mol的标准气体的日核查。统计30d内数据缺失及异常数据的小时数,数据缺失指正常维护及仪器故障导致的数据缺失。当日核查数据不满足长时间浓度漂移要求时,其前后24 h小时的数据均记为异常数据。按公式(11) 计算有效数据率,应符合6.10要求。

7.11仪器平行性

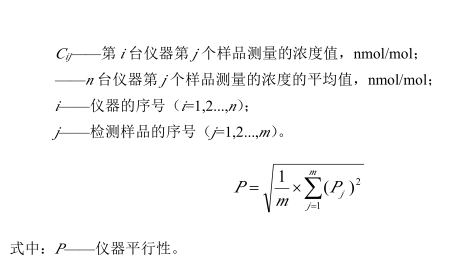

在同一试验环境条件下,将至少两台仪器的采样器入口调整到同一高度,仪器采样口之间的距离为1m左右,或从同一采样总管取样。选择高中低不同污染浓度天气3d,每天至少20个小时样品,记录每台仪器测得的每小时样品浓度值Cij,i为仪器编号(i=1,2...),j为每个采样时间段的样品序号(j=1,2...,m)。对平均浓度高于方法定量限的组分按公式(12) 计算浓度的相对标准偏差,作为每个样品的仪器平行性结果Pjo按式(13) 计算仪器平行性,应符合6.11要求。

7.12 时钟误差

7.12.1仪器正常工作过程条件下时钟误差

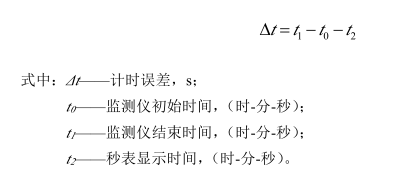

在仪器正常工作状态下,读取并记录显示时间(时-分-秒)记为开始时间t0,同时启动电子秒表开始计时,当运行6h±60s时,分别读取和记录仪器显示时间t1和秒表显示时间t2,按公式(14) 计算时钟误差,应符合6.12要求。

7.12.2 仪器工控机断电条件下时钟误差

在监测仪工控机正常开启过程中,读取并记录显示的时间(时分-秒)记为开始时间t0同时启动电子秒表开始计时。进行断电条件测试,测试总时长为6h,在这期间要求断电总计3次:各次断电的持续时间分别为20s、2min和20min左右,且在每次断电之间应保证不少于10min正常供电。当运行6h±60s时,分别读取和记录仪器显示时间t1和秒表显示时间t2按公式(14) 计算时钟误差,应符合6.12要求。

7.13系统残留

待测仪器稳定运行后,通入10nmol/mol的标准气体进行测量分析。分析结束后,连续两次通入高纯氮气或空气进行分析,记录两次测量浓度值。第二次测量浓度中,90%组分的浓度值应符合6.13要求。
