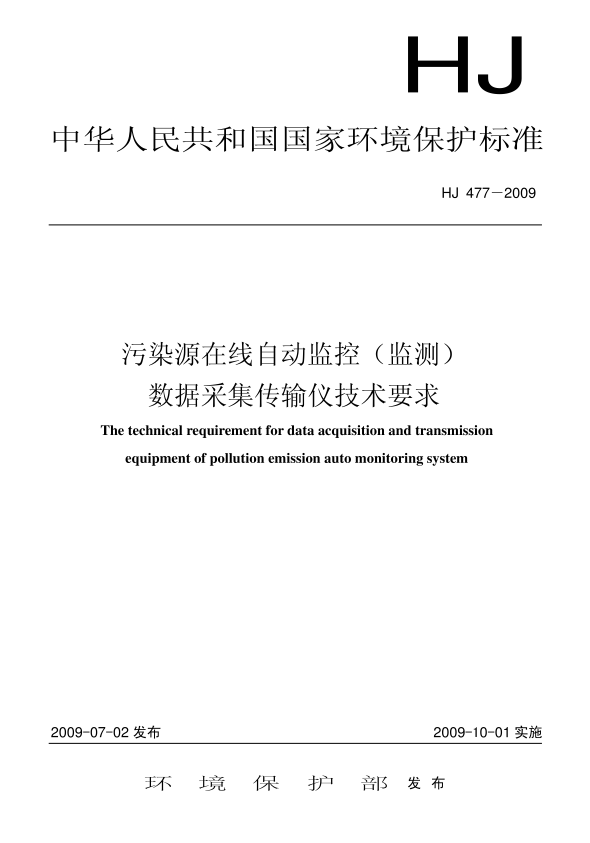

污染源在线自动监控(监测)数据采集传输仪技术要求 HJ 477-2009

资讯分类

污染源在线自动监控(监测)数据采集传输仪技术要求 HJ 477-2009

分类:
新闻中心
2021/07/15 14:05
浏览量

中华人民共和国环境保护部.

公告

2009年第35号

为贯彻《中华人民共和国环境保护法》,保护环境,防治污染,规范污染源在线自动监控(监测)系统建设和运行工作,现批准《污染源在线自动监控(监测)数据采集传输仪技术要求》为国家环境保护标准,并予发布。

标准名称、编号如下:

污染源在线自动监控(监测)数据采集传输仪技术要求(HJ477-2009)

该标准自2009年10月1日起实施,由中国环境科学出版社出版,标准内容可在环境保护部网站(bz.mep.gov.cn)查询。

特此公告。



前言

为贯彻《中华人民共和国环境保护法》,规范污染源在线自动监控(监测)系统建设工作,实施国家环境保护标准《污染源在线自动监控(监测)系统数据传输标准》(HJ/T212),统一性能指标,确保现场监测数据准确传输,制定本标准。

本标准规定了污染源在线自动监控(监测)数据采集传输仪的技术性能要求和性能检测方法。

本标准由环境保护部科技标准司组织制订。

本标准主要起草单位:中国环境监测总站,北京市环境保护科学研究院。

本标准环境保护部2009年7月2日批准。

本标准自2009年10月1日起实施。

本标准由环境保护部解释。



污染源在线自动监控(监测)数据采集传输仪技术要求

1适用范围

本标准规定了污染源在线自动监控(监测)系统中数据采集传输仪(以下简称数据采集传输仪)的技术性能要求和性能检测方法。

本标准适用于数据采集传输仪的选型使用和性能检测:对于污染源在线自动监控(监测)系统中具有数据采集传输功能的现场监测仪表,只规定其用于数据采集传输功能部分的性能指标和校验方法。

2规范性引用文件

本标准内容引用了下列文件中的条款。凡是不注日期的引用文件,其有效版本适用于本标准。

GB/T 6587.2电子测量仪器温度试验

GB/T 6587.3电子测量仪器湿度试验

GB/T6587.4电子测量仪器振动试验

GB/T 17626.2电磁兼容 试验和测量技术 静电放电抗扰度试验

GB/T 17626.4电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验

GB/T 17626.5电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

HJ/T212污染源在线自动监控(监测)系统数据传输标准

3术语和定义

下列术语和定义适用于本标准。

3.1污染源自动监控(监测)系统

由对污染源主要污染物排放实施监控的数据收集子系统和信息综合子系统组成的系统。

3.2数据采集传输仪

指用于采集、存储各种类型监测仪表的数据,并具有向上位机传输数据功能的单片机系统、工控机、嵌入式计算机或可编程控制器等。

3.3.上位机

指安装在各级环保部门,有权对数据采集传输仪发送规定的指令、接收数据采集传输仪的数据和对数据进行处理的系统,包括计算机信息终端设备、监控中心系统等。

3.4监测仪表

指安装于监测站点的在线自动监测仪表,如流量计、COD监测仪、烟气监测仪等。

3.5数字通道

指数据采集传输仪的数字输入、输出通道,用于接收监测仪表的数据、状态和向监测仪表发送控制指令,实现数据采集传输仪与监测仪表的双向数据传输。

3.6模拟通道

指数据采集传输仪的模拟输入通道,用于采集监测仪表等的模拟输出信号。

3.7开关量通道

指数据采集传输仪的开关量输入通道,用于采集污染治理设施等的运行状态。

3.8 小时数据

指数据采集传输仪以1小时为单位采集并存储的数据,包括1小时内的平均值、最大值、最小值等。

4技术要求

4.1数据采集传输仪工作原理

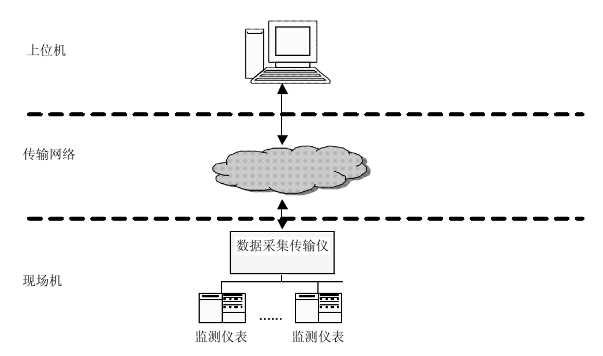

数据采集传输仪通过数字通道、模拟通道、开关量通道采集监测仪表的监测数据、状态等信息,然后通过传输网络将数据、状态传输至上位机:上位机通过传输网络发送控制命令,数据采集传输仪根据命令控制监测仪表工作。





4.2性能指标要求

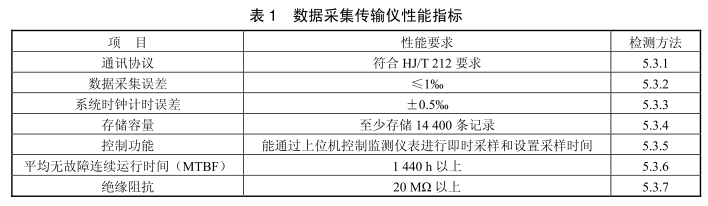

数据采集传输仪性能指标应符合表1的要求。

4.3仪器外观要求

数据采集传输仪表面不应有明显划痕、裂缝、变形和污染,仪器表面涂镀层应均匀,不应起泡、龟裂、脱落和磨损。

4.4通讯方式要求

数据采集传输仪应至少具备下列通讯方式之一:

4.4.1无线传输方式,通过GPRS、CDMA等无线方式与上位机通讯,数据采集传输仪应能通过串行口与任何标准透明传输的无线模块连接。

4.4.2以太网方式,直接通过局域网或internet与上位机通讯。

4.4.3有线方式,通过电话线、ISDN或ASDL方式与上位机通讯。

4.5构造要求

数据采集传输仪从功能上可分为数据采集单元、数据存储单元、数据传输单元、电源单元、接线单元、显示单元和壳体组成。

4.5.1数据采集单元应满足如下要求:

(1)应至少具备5个RS 232(或RS 485)数字输入通道, 用于连接监测仪表,实现数据、命令双向传输。

(2)应至少具备8个模拟量输入通道,应支持4~20 mA电流输入或1~5 V电压输入,应至少达到12位分辨率。

(3)应至少具备4个开关量输入通道,用于接入污染治理设施工作状态。开关量电压输入范围为0~5 V。

4.5.2数据存储单元

用于存储所采集到的监测仪表的实时数据和历史数据,存储容量应符合表1的要求,存储单元应具备断电保护功能,断电后所存储数据应不丢失。

4.5.3数据传输单元

数据传输单元应采用可靠的数据传输设备,保证连续、快速、可靠地进行数据传输;与上位机的通讯协议应符合HJ/T212要求,通讯方式应符合4.4的要求。

4.5.4电源单元

负责将220V交流电转换为直流电,为控制主板提供电源,要求具备防浪涌、防雷击功能,要求在输入电压变化±15%条件下保持输出不变。

4.5.5接线单元

用于实现监测仪表与数据采集传输仪的连接,要求采用工业级接口,接线牢靠、方便,便于拆卸,接线头应被相对密封,防止接线头腐蚀、生锈和接触不良。

4.5.6显示单元

数据采集传输仪应自带显示屏,应能显示所连接监测仪表的实时数据、小时均值、日均值和月均值,还应能够显示污染物的小时总量、日总量和月总量。

4.5.7壳体

数据采集传输仪壳体应坚固,应采用塑料、不锈钢或经处理的烤漆钢板等防腐材料制造。壳体应密封,以防水、灰尘、腐蚀性气体进入壳体腐蚀控制电路。

4.6环境适应能力

数据采集传输仪适应温度环境的能力应符合GB/T 6587.2的要求,适应湿度环境的能力应符合GB/T6587.3的要求,抗振动性能应符合GB/T 6587.4的要求,抗电磁干扰能力应符合GB/T 1762.2、GB/T1762.4、GB/T 1762.5的有关要求。

4.7断电保护功能

仪器应自带备用电池或配装不间断电源(UPS),在外部供电切断情况下能保证数据采集传输仪连续工作6h,并且在外部电源断电时自动通知上位机或维护人员。数据采集传输仪必须能够在供电(特别是断电后重新供电)后可靠地自动启动运行,并且所存数据不丢失。

4.7断电保护功能

仪器应自带备用电池或配装不间断电源(UPS),在外部供电切断情况下能保证数据采集传输仪连续工作6h,并且在外部电源断电时自动通知上位机或维护人员。数据采集传输仪必须能够在供电(特别是断电后重新供电)后可靠地自动启动运行,并且所存数据不丢失。

4.8数据导出功能

数据采集传输仪应具有数据导出功能,可通过磁盘、U盘、存储卡或专用软件导出数据。

4.9看门狗复位功能

数据采集传输仪应具有看门狗复位功能,防止系统死机。

4.10系统防病毒功能

数据采集传输仪如果采用工控机,应具有硬件/软件防病毒、防攻击机制。

4.11数据保密功能

数据采集传输仪应具备保密功能,能设置密码,通过密码才能调取相关的数据资料。

5检测

5.1检测条件

5.1.1检测环境

检测期间,环境温度为5~40℃,相对湿度在90%以下,大气压力为86~ 106kPao 。

5.1.2电源电压220 V±10%,频率50 Hz±1%。

5.2检测准备

5.2.1将数据采集传输仪安装好,与监测仪表、传输模块连接好,数字输入通道、模拟输入通道、开关量输入通道至少各接一路。

5.2.2按照数据采集传输仪说明书要求完成相关设置,并加电预热。

5.3性能检测方法

5.3.1通讯协议

在5.1的检测条件下,分别测试HJ/T 212中规定的初始化命令、参数命令、数据命令和控制命令,数据采集传输仪的响应应符合HJ/T 212的规定。

5.3.2数据采集误差

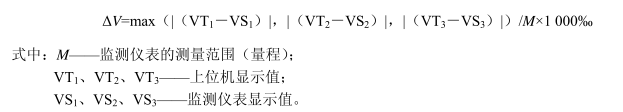

在5.1的检测条件下,将监测仪表(可用标准电流源模拟)的模拟输出信号通过模拟通道接入到数据采集传输仪,然后通过上位机查看实时数据,在监测仪表的量程范围内改变数据,分别记录三次数据的监测仪表显示值VS1、VS2、VS3;和上位机显示值VT1、VT2、VT3, 按下式计算采集误差△V:

5.3.3系统时钟计时误差

按照说明书根据标准时钟对数据采集传输仪进行对时,在5.1的检测条件下连续运行48 h,计算数据采集传输仪走过的时间Th (s) 和标准时钟走过的时间TS(s), 按下式计算计时误差△t:

5.3.4存储容量

将数据采集传输仪连接好,按1 min间隔存储数据,记录污染物浓度、流量和总量3个参数,在5.1的检测条件下,不断电连续运行80h,在上位机提取分钟历史数据,应能完整显示80h 3个参数的分钟数据(共14400条记录)。

5.3.5控制功能

将间歇采样的监测仪表通过数字通道与数据采集传输仪连接,在上位机发送即时采样控制指令,监测仪表应能正确响应;通过上位机设置监测仪表的采样时间,监测仪表应该能按照设定时间进行采样。

5.3.6平均无故障连续运行时间 (MTBF)

将数据采集传输仪连接好,以1小时为单位存储数据,在5.1的检测条件下,不断电连续运行60 d,运行期间应无任何故障;从上位机提取历史数据,应能完整显示60d的小时数据。

5.3.7绝缘阻抗

在正常环境下,在关闭数据采集传输仪电路状态时,采用计量检定合格的阻抗计(直流500V绝缘
阻抗计)测量电源相与机壳( 接地端)之间的绝缘阻抗。

6标志

应在数据采集传输仪外壳的显著位置按国家有关规定标示以下事项:
6.1数据采集传输仪的名称和型号。
6.2使用环境温度 范围。
6.3电源类别和容量。
6.4生产企业名称和地址。
6.5生产日期和生产批号。

7操作说明书

数据采集传输仪的操作说明书应至少说明以下事项:
7.1安装场所的选择。
7.2适用环境。
7.3信号输入类型。
7.4使用方法。
7.5维护检查方法。
7.6常见故障的解决方法。
7.7其他使用上应注意的事项。
